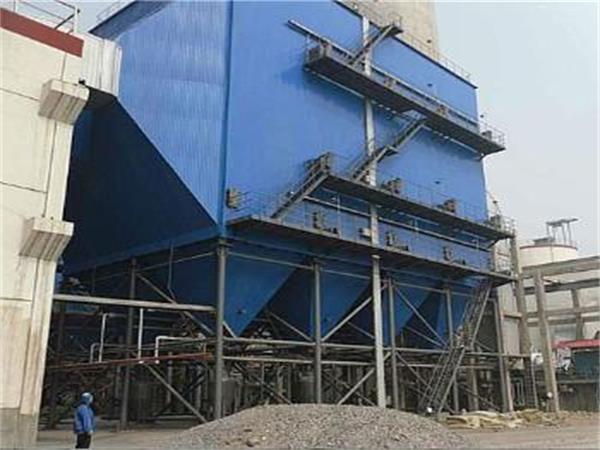

鋼廠除塵器已在電爐煉鋼、高爐噴煤、燒結、耐火、碳黑、水泥等行業中廣泛應用，取得瞭良好*。

鋼廠除塵器主體結構：

a、除塵器劃分爲24個倉室,布置成兩列，中間爲進風和出風總風道。倉室之間有隔闆嚴密分隔，以實現離線清灰。

b、各倉室進風口與濾袋之間設擋風闆，在箱體内部取上進風方式。

c、各倉室   設手動蝶閥
，出口設氣動停風閥。可實現離線清灰以及除塵器在不停機狀态下實現單個倉室的檢修和每個倉室的風量分配。

d、每個倉室設216條濾袋，濾袋尺寸爲120mm×6000mm。24個倉室共計5184條,總過濾面積爲11716m2。

e、濾袋框架採用八角星形斷面
，與圓形斷面相比，可增強清灰*，減少濾袋與框架之間的磨損，有助於延長濾袋壽命，便於濾袋框架的抽出與插入。

f、濾袋材質選用滌綸針刺氈。

g、採用停風脈沖清灰方式
，每倉室設一套噴吹裝置，噴吹管與脈沖閥出口採取插接方式便於拆裝。

h、電磁脈沖閥爲DMF80型直通式脈沖閥,其壓力輸出口爲雙扭線結構。

i、上箱體頂部設有落水坡度(20:1)和落水槽,以防止頂蓋積水。

j、每個倉室設一個灰鬥，設有一台倉壁振動器和一個人孔門。

k、灰鬥下口設有手動插闆閥和星形卸灰閥
，前者供檢修星型卸料器時用
。

鋼廠除塵器的工藝流程

鋼廠除塵器管道的布置與鋼廠除塵器管道、水泥廠除塵器管道的布置相似，主要尊循以下幾個原則：不影響工藝生産、便於安裝檢修、降低除塵管網阻力、爲用戶節省投資，鋁廠除塵器管道要與生産設備統一考慮，使工藝流程合理。

(1)鋼廠除塵器管道的布置要與廠房的結構配合，少占用   空間，要不防礙操作和便於安裝檢修。

(2)鋼廠除塵設備收塵系統的吸塵點不宜過多，一般一個系統的吸塵點不超過5個
。當除塵器吸塵點之間的距離不大或各並聯支管間的阻力仍可平衡時
，則除塵器吸塵點的數量可适當增加，但也不宜超過10個。吸塵點多的除塵器收塵系統，可採用大斷面的集合管連接各個除塵器支管，以利各支管間的阻力平衡。

(3)爲防止鋼廠除塵器粉塵在管道内沉積，除塵器收塵管道應盡量避免水平布置，特别是輸送煤粉的管道。除塵器管道與水平面的夾角好不小於55°。鋼廠除塵器對於含塵濃度小子5g/m3的無爆炸危險的管道
，且管内流速大於18m/s時，也可水平布置。由於鋼廠除塵器各種原因
，管道   要水平布置時，應盡量縮短水平管道的長度，並在除塵器管道彎頭三通等管件附近設置清掃孔或壓縮空氣管接頭，以便定期清掃。支管應從主管的上面或側面連接。

(4)爲瞭調整鋼廠除塵器風量和檢測的需要，應在吸塵罩出口連接管上、除塵器和風機的進出口管上預留測孔。測孔應設在氣流平穩的直管段上，盡量遠離彎頭、三通等異型管件，以減少渦流對測定結果的影響。測孔位置不要開在除塵器風管的上方，以免影響測定結果。大型鋼廠布袋除塵器收塵系統可根據具體情況設置在線測量風量、風壓、CO含量分析和溫度等參數的儀表。

(5)鋼廠除塵器吸塵點較多的除塵器收塵系統，應在各支管上裝設手動插闆閥或通風蝶閥等調節風量的裝置。閥門要裝在易於操作和不易集塵的位置。

(6)在一般情況下，鋁廠除塵器收塵系統的排風管應高出屋面0.5-1.5m。如排風管會影響周圍建築物時，還應視具體情況适當加高。一般露天的垂直排風管的出口應加防雨帽，以免雨水進入管内。可以利用射流且能在較高位置釋放排出的污染氣體時，頂部可不設防雨帽。

(7)鋼廠布袋除塵器管道水平安裝時，其固定件(卡箍、吊架、支架等)一般情況的間距應根據除塵器管道直徑確定。除塵器管道垂直安裝時，固定件的間距不於4m。拉繩和吊架不允許直接固定在管道的法蘭上。

(8)鋼廠車間工藝布置中應對生産設備和除塵器管道統一考慮，要有全局觀念，切忌先布置設備，後再連接除塵器管道。

(9)鋼廠總圖布置中各車間的關系，除考慮工藝流程合理、便於檢修、盡量少穿過道路等問題外，還應使除塵器風管短，車間之間盡量緊湊。這樣不僅可以節省風管所用材料，而且可以減少氣流阻力，減少電耗。由於鋁廠車間距離近，還可以節約電纜
、水管等原材料，降低工廠投資。
